Zasada działania pompy ciepła

Wprowadzenie: Ekologiczne i Oszczędne Ogrzewanie z Pompą Ciepła

W dobie rosnącej świadomości ekologicznej i nieustannie wzrastających cen energii, poszukiwanie alternatywnych, efektywnych i przyjaznych dla środowiska metod ogrzewania domu stało się priorytetem dla wielu inwestorów. Jednym z najnowocześniejszych i najbardziej obiecujących rozwiązań jest pompa ciepła. To urządzenie, które zrewolucjonizowało myślenie o komforcie cieplnym, łącząc w sobie niskie koszty eksploatacji, wygodę użytkowania i minimalny wpływ na naszą planetę.

Wyobraź sobie system, który samodzielnie ogrzewa Twój dom i zapewnia ciepłą wodę użytkową, czerpiąc do tego celu darmową energię z otoczenia. Brzmi jak technologia przyszłości? Nic bardziej mylnego. Kluczem do sukcesu jest niezwykła efektywność pompy ciepła, która maksymalnie 25% energii potrzebnej do pracy pobiera z sieci elektrycznej. Pozostałe 75%, a często nawet więcej, to odnawialna energia skumulowana w gruncie, wodzie lub powietrzu. Zapraszamy do lektury, w której krok po kroku wyjaśnimy, jak działa to fascynujące urządzenie i dlaczego jest inwestycją, która zwraca się na wielu płaszczyznach.

Co to jest Pompa Ciepła i Jak Działa?

Zanim zagłębimy się w techniczne aspekty, warto zrozumieć, czym w istocie jest pompa ciepła i jakie korzyści niesie jej zastosowanie w codziennym życiu.

Definicja i podstawowe zastosowania

Pompa ciepła to zaawansowane technologicznie urządzenie grzewcze, którego głównym zadaniem jest „przepompowywanie” energii cieplnej ze źródła o niższej temperaturze (tzw. dolne źródło) do ośrodka o temperaturze wyższej (tzw. górne źródło). W praktyce oznacza to pobieranie ciepła z otoczenia – ziemi, wody lub powietrza – i przekazywanie go do instalacji grzewczej w budynku.

Jej działanie można przyrównać do pracy domowej lodówki, ale w odwróconym cyklu. Lodówka pobiera ciepło z wnętrza i oddaje je na zewnątrz przez radiator z tyłu urządzenia, chłodząc przechowywane produkty. Pompa ciepła robi coś odwrotnego: pobiera ciepło z zewnątrz (nawet z zimnego powietrza) i oddaje je do wnętrza domu, zapewniając komfort cieplny. „Produktem” w tym przypadku jest cenne ciepło.

Wszechstronność pomp ciepła pozwala na ich szerokie zastosowanie:

• Centralne ogrzewanie (C.O.): Zarówno w systemach z grzejnikami, jak i ogrzewaniem podłogowym.
• Podgrzewanie ciepłej wody użytkowej (C.W.U.): Zapewnienie stałego dostępu do ciepłej wody przez cały rok.
• Klimatyzacja: Wiele nowoczesnych modeli posiada funkcję chłodzenia, co czyni je urządzeniami całorocznymi.

Warto zaznaczyć, że w zależności od konstrukcji, pompy ciepła dostarczają wodę do instalacji o maksymalnej temperaturze zasilania najczęściej w przedziale 55°C – 65°C, co jest w pełni wystarczające dla nowoczesnych i zmodernizowanych systemów grzewczych.

Pompa ciepła a środowisko: Brak emisji spalin

Jedną z największych i niezaprzeczalnych zalet pomp ciepła jest ich proekologiczny charakter. W przeciwieństwie do tradycyjnych kotłów na paliwa stałe (węgiel, pellet), gaz czy olej opałowy, pompa ciepła nie generuje żadnej lokalnej emisji spalin. Jej praca nie wiąże się ze spalaniem, co oznacza brak dymu, popiołu, dwutlenku węgla, tlenków azotu czy pyłów zawieszonych, które zatruwają powietrze i przyczyniają się do powstawania smogu.

To czysta technologia, która w miejscu instalacji nie wpływa szkodliwie na środowisko naturalne. Korzystając z odnawialnych źródeł energii, staje się kluczowym elementem budownictwa zrównoważonego i transformacji energetycznej, pozwalając realnie dbać o jakość powietrza, którym oddychamy na co dzień.

Sercem Systemu: Zamknięty Obieg Termodynamiczny

Tajemnica „magii” pompy ciepła tkwi w zamkniętym obiegu termodynamicznym, w którym krąży specjalna substancja – czynnik roboczy (nazywany też chłodniczym). To właśnie jego niezwykłe właściwości fizyczne pozwalają na transport ciepła wbrew naturalnemu kierunkowi, czyli od ośrodka zimniejszego do cieplejszego. Proces ten jest możliwy dzięki czterem kluczowym komponentom.

Kluczowe komponenty pompy ciepła

Każda sprężarkowa pompa ciepła, niezależnie od jej typu, składa się z czterech fundamentalnych elementów tworzących zamknięty układ:

• Parownik: To wymiennik ciepła, w którym czynnik roboczy o niskim ciśnieniu i niskiej temperaturze pobiera energię cieplną z dolnego źródła (powietrza, gruntu lub wody). W wyniku tego procesu czynnik odparowuje, zmieniając stan skupienia z ciekłego na gazowy.
• Sprężarka: Jest sercem całego układu. Zasysa odparowany czynnik i gwałtownie podnosi jego ciśnienie. Zgodnie z prawami fizyki, wraz ze wzrostem ciśnienia rośnie również temperatura gazu. To jedyny element, który zużywa znaczącą ilość energii elektrycznej, ale jej wkład jest nieporównywalnie mniejszy od ilości pozyskanego ciepła.
• Skraplacz: To drugi wymiennik ciepła. Gorący, sprężony czynnik w formie gazowej trafia do skraplacza, gdzie oddaje swoje ciepło do górnego źródła, czyli instalacji grzewczej w budynku (np. do wody w systemie ogrzewania podłogowego). Oddając ciepło, gaz ulega skropleniu i ponownie staje się cieczą, wciąż pod wysokim ciśnieniem.
• Zawór rozprężny: Ostatni etap cyklu. Ciekły czynnik pod wysokim ciśnieniem przepływa przez zawór, gdzie następuje jego gwałtowne rozprężenie. Proces ten powoduje znaczny spadek ciśnienia i temperatury czynnika, przygotowując go do ponownego wpływu do parownika i rozpoczęcia cyklu od nowa.

Etapy cyklu pracy: od parownika do skraplacza

Aby lepiej zrozumieć, jak przebiega transformacja ciepła, prześledźmy cały cykl krok po kroku, posługując się przykładowymi wartościami:

• Pobieranie ciepła w parowniku: Zimny czynnik roboczy w stanie ciekłym trafia do parownika. Energia z dolnego źródła (np. powietrze o temperaturze 2°C) jest wystarczająca, aby czynnik zaczął wrzeć i odparowywać w niskiej temperaturze (np. -5°C) i przy niskim ciśnieniu (np. 3-6 bar). Całe pobrane ciepło zostaje „zmagazynowane” w postaci pary.
• Sprężanie w sprężarce: Sprężarka zasysa pary czynnika i podnosi ich ciśnienie do około 25 bar. W efekcie temperatura pary gwałtownie wzrasta do około 90°C. To na tym etapie zużywana jest energia elektryczna, która jest niezbędna do „podniesienia” temperatury ciepła na wyższy poziom.
• Oddawanie ciepła w skraplaczu: Gorąca para trafia do skraplacza, gdzie ogrzewa wodę krążącą w instalacji C.O. lub C.W.U. (np. do 55°C). Oddając ciepło, czynnik skrapla się, czyli wraca do stanu ciekłego, utrzymując wysokie ciśnienie. To właśnie to ciepło jest „produktem” końcowym pompy.
• Rozprężanie w zaworze rozprężnym: Skroplony czynnik przepływa przez zawór rozprężny, gdzie następuje jego gwałtowne rozprężenie. Proces ten powoduje znaczny spadek ciśnienia i temperatury czynnika, przygotowując go do ponownego wpływu do parownika i rozpoczęcia cyklu od nowa.

Cykl ten powtarza się nieustannie, zapewniając stały transport ciepła z zewnątrz do wnętrza budynku.

Źródła Energii dla Pompy Ciepła: Dolne i Górne Źródło

Zrozumienie pojęć „dolnego” i „górnego” źródła jest kluczowe dla pełnego obrazu działania i efektywności pompy ciepła. To właśnie między nimi odbywa się cała „magia” transportu energii.

Dolne źródło: skąd pompa czerpie darmowe ciepło?

Dolne źródło (DZ) to środowisko, z którego pompa ciepła pozyskuje darmową, odnawialną energię. To właśnie z niego pochodzi znakomita większość (nawet ponad 75%) energii dostarczanej później do budynku. Im stabilniejsza i wyższa temperatura dolnego źródła, tym wydajniej pracuje urządzenie. Główne typy dolnych źródeł to:

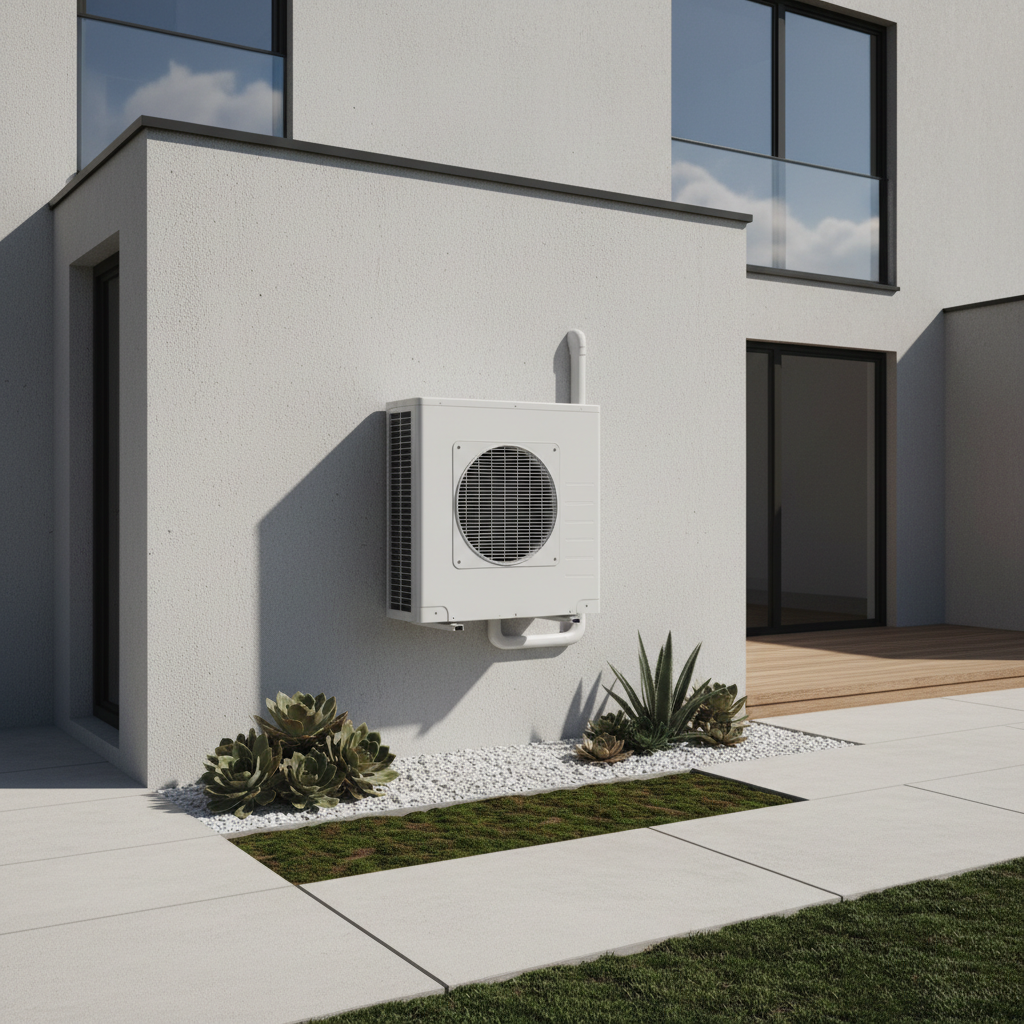

• Powietrze atmosferyczne: Najpopularniejsze rozwiązanie (pompy powietrzne) ze względu na łatwość instalacji i niższe koszty początkowe. Nowoczesne urządzenia potrafią efektywnie pracować nawet przy temperaturach zewnętrznych sięgających -25°C.
• Grunt: Bardzo stabilne źródło ciepła. Temperatura gruntu na głębokości kilku metrów jest względnie stała przez cały rok. Energia jest pobierana za pomocą kolektorów pionowych (odwierty) lub poziomych (pętle rur zakopane na niewielkiej głębokości).
• Wody powierzchniowe lub podziemne: Najbardziej wydajne źródło, ponieważ woda ma wysoką pojemność cieplną, a jej temperatura jest bardzo stabilna. Wymaga jednak dostępu do odpowiedniego zbiornika wodnego lub wykonania studni czerpalnej i zrzutowej.

Górne źródło: dokąd ciepło jest oddawane?

Górne źródło to nic innego jak system grzewczy wewnątrz budynku, do którego pompa ciepła dostarcza wyprodukowane ciepło. Celem jest ogrzanie tego ośrodka do pożądanej temperatury. Najczęściej górnym źródłem jest:

• Instalacja centralnego ogrzewania: Woda krążąca w systemie ogrzewania podłogowego lub w grzejnikach.
• Zasobnik ciepłej wody użytkowej (C.W.U.): Woda w zbiorniku, która jest podgrzewana na potrzeby domowników.

Efektywność całego procesu zależy od różnicy temperatur między tymi dwoma źródłami.

Współczynnik COP: Miernik Efektywności i Oszczędności

Mówiąc o pompach ciepła, nie sposób pominąć najważniejszego parametru, który definiuje ich wydajność – współczynnika COP. To on w najprostszy sposób pokazuje, jak oszczędne jest dane urządzenie.

Co oznacza COP i jak wpływa na wydajność?

Współczynnik efektywności COP (Coefficient of Performance) to stosunek ilości dostarczonej energii cieplnej (uzyskanej w skraplaczu) do ilości energii elektrycznej zużytej przez sprężarkę do jej wytworzenia. Mówiąc prościej, COP informuje nas, ile kilowatogodzin (kWh) ciepła uzyskamy z jednej kilowatogodziny (kWh) prądu.

COP = Energia cieplna uzyskana (Qk) / Energia elektryczna pobrana (Pe)

Przykładowo, jeśli pompa ciepła ma COP = 4,5, oznacza to, że z 1 kWh energii elektrycznej pobranej z sieci jest w stanie wyprodukować aż 4,5 kWh energii cieplnej. Pozostałe 3,5 kWh to darmowa energia „przepompowana” z dolnego źródła. Im wyższy współczynnik COP, tym wydajniej i taniej pracuje pompa ciepła.

Czynniki wpływające na COP: temperatury i optymalizacja

Współczynnik COP nie jest wartością stałą. Jego wysokość zależy przede wszystkim od warunków pracy urządzenia, a kluczowym czynnikiem jest różnica temperatur między dolnym a górnym źródłem. Zasada jest prosta: im mniejsza różnica temperatur, tym wyższa efektywność (wyższy COP).

Oznacza to, że pompa ciepła będzie pracowała najwydajniej, gdy:

• Temperatura dolnego źródła jest jak najwyższa (np. pobierając ciepło z gruntu o temp. 8°C, a nie z powietrza o temp. -10°C).
• Temperatura górnego źródła jest jak najniższa (np. zasilając ogrzewanie podłogowe wodą o temp. 35°C, a nie tradycyjne grzejniki wodą o temp. 55°C).

Typowe wartości COP w różnych zastosowaniach

Wartości COP różnią się w zależności od przeznaczenia i warunków. Oto typowe przykłady:

• Przy podgrzewaniu C.W.U. do 50°C pompa ciepła może osiągać COP na poziomie około 3.
• Przy zasilaniu niskotemperaturowego ogrzewania podłogowego (35°C), COP może wynosić nawet 4,5 lub więcej.
• W optymalnych warunkach, przy wysokiej temperaturze dolnego źródła i niskiej temperaturze odbioru, możliwe jest osiągnięcie COP na poziomie 7.

Ważna wskazówka: Porównując oferty różnych producentów, należy zawsze zwracać uwagę, dla jakich konkretnych temperatur (dolnego i górnego źródła) podawana jest wartość COP. Osiągi różnych urządzeń sprowadzone do tych samych warunków pracy różnią się zazwyczaj nieznacznie.

Instalacja i Eksploatacja Pompy Ciepła

Sama zasada działania to jedno, ale równie ważny jest prawidłowy dobór, instalacja i codzienne użytkowanie pompy ciepła, aby w pełni wykorzystać jej potencjał.

Dobór mocy i warunki optymalnej pracy

Jednym z kluczowych błędów, jakich należy unikać, jest przewymiarowanie, czyli dobór pompy ciepła o zbyt wysokiej mocy w stosunku do zapotrzebowania budynku. Może to prowadzić do częstego włączania i wyłączania się urządzenia (tzw. taktowania), co negatywnie wpływa na jego żywotność i efektywność. Optymalny dobór mocy pompy do układu grzewczego jest kluczowy dla jej ekonomicznej i długotrwałej pracy.

Jak wspomniano wcześniej, najwyższą efektywność pompa ciepła osiąga w niskotemperaturowych układach grzewczych (35°C-45°C), przy temperaturze dolnego źródła nie niższej niż około 0°C.

Zastosowanie w niskotemperaturowych układach grzewczych

Pompa ciepła i ogrzewanie podłogowe to duet idealny. Ogrzewanie podłogowe, ze względu na dużą powierzchnię grzewczą, wymaga zasilania wodą o niskiej temperaturze (ok. 30-40°C), co stwarza idealne warunki pracy dla pompy ciepła, pozwalając na osiągnięcie maksymalnego współczynnika COP. Równie dobrze sprawdzają się nowoczesne grzejniki niskotemperaturowe.

Bezobsługowość i korzyści ekonomiczne

Poza aspektami technicznymi i ekologicznymi, pompa ciepła oferuje nieoceniony komfort użytkowania. Jest to urządzenie w pełni bezobsługowe. Nie wymaga uzupełniania paliwa, czyszczenia paleniska, wynoszenia popiołu czy regularnych przeglądów kominiarskich. Raz poprawnie skonfigurowana, działa automatycznie przez cały rok, zapewniając stałą temperaturę w domu i ciepłą wodę. To nowoczesne, ekologiczne i tanie w eksploatacji rozwiązanie, które przynosi realne oszczędności na rachunkach za ogrzewanie.

Schemat Działania Pompy Ciepła: Wizualizacja Procesu

Aby jeszcze lepiej zobrazować obieg termodynamiczny, warto prześledzić go w formie uproszczonego schematu, takiego jak te udostępniane przez ekspertów z branży, np. firmę Hubomag. Wyobraźmy sobie taki diagram:

• Dolne źródło (grunt, woda, powietrze) oddaje ciepło do parownika.
• W parowniku czynnik roboczy odparowuje, stając się gazem.
• Gazowy czynnik jest zasysany przez sprężarkę.
• Sprężarka, zasilana energią elektryczną, podnosi ciśnienie i temperaturę gazu.
• Gorący gaz trafia do skraplacza.
• W skraplaczu ciepło jest oddawane do górnego źródła (instalacji C.O./C.W.U.).
• Czynnik, oddając ciepło, skrapla się i staje się cieczą pod wysokim ciśnieniem.
• Ciekły czynnik przepływa przez zawór rozprężny, gdzie jego ciśnienie i temperatura gwałtownie spadają.
• Zimny, ciekły czynnik wraca do parownika, by ponownie rozpocząć cykl.

Ten elegancki i powtarzalny proces pozwala na efektywne i nieprzerwane dostarczanie ciepła do Twojego domu.

Podsumowanie: Dlaczego Pompa Ciepła to Inwestycja w Przyszłość?

Zasada działania pompy ciepła, choć oparta na zaawansowanych prawach termodynamiki, w praktyce sprowadza się do prostej idei: inteligentnego wykorzystania darmowej energii zgromadzonej w naszym otoczeniu. To technologia, która nie tylko odpowiada na współczesne wyzwania, ale także wyznacza standardy na przyszłość.

Decydując się na pompę ciepła, inwestujesz w:

• Ekologię: Redukujesz swój ślad węglowy i eliminujesz lokalną emisję spalin.
• Oszczędność: Drastycznie obniżasz koszty ogrzewania dzięki wysokiej efektywności i wykorzystaniu darmowej energii.
• Komfort i wygodę: Zyskujesz w pełni automatyczny i bezobsługowy system grzewczy.
• Nowoczesność i niezależność: Uniezależniasz się od wahań cen paliw kopalnych i wybierasz rozwiązanie przyszłości.
• Wzrost wartości nieruchomości: Dom wyposażony w nowoczesne, ekologiczne źródło ciepła jest bardziej atrakcyjny na rynku.

Pompa ciepła to znacznie więcej niż tylko urządzenie grzewcze. To świadomy wybór, który przynosi korzyści zarówno dla Twojego portfela, jak i dla środowiska, w którym żyjemy.
