Kostki czy złączki? Jak szybko i bezpiecznie podłączyć oświetlenie

Montaż nowej lampy czy wymiana żyrandola to częste prace domowe, które wielu z nas wykonuje samodzielnie. Jednak kluczowym elementem, od którego zależy nie tylko poprawne działanie oświetlenia, ale przede wszystkim bezpieczeństwo całej instalacji elektrycznej, jest sposób połączenia przewodów. Przez lata dominowały tradycyjne kostki śrubowe, ale nowoczesne rozwiązania, takie jak złączki instalacyjne, zyskują coraz większą popularność. Czy słusznie? Przyjrzyjmy się obu opcjom i sprawdźmy, która z nich jest lepszym, szybszym i bezpieczniejszym wyborem dla Twojego domu.

Wyzwania w Montażu Oświetlenia

Podłączenie lampy sufitowej, kinkietu czy oświetlenia LED wydaje się prostym zadaniem. W rzeczywistości wymaga ono precyzji i wiedzy, by zapewnić trwałe i bezpieczne połączenie elektryczne. Problem pojawia się w momencie, gdy musimy połączyć sztywny drut instalacji ściennej z elastycznym, wielodrutowym przewodem (tzw. linką), z którego wykonana jest większość opraw oświetleniowych. To właśnie w tym miejscu najczęściej dochodzi do błędów montażowych, które mogą prowadzić do poważnych konsekwencji, z pożarem włącznie.

Czym są kostki śrubowe i dlaczego stwarzają problemy?

Kostka śrubowa to prosty element z tworzywa sztucznego z metalowymi zaciskami, w których przewody mocuje się poprzez dokręcenie małych śrubek. Choć idea jest prosta, w praktyce montaż bywa uciążliwy:

• Czasochłonność i niewygoda: Praca na drabinie, często w niewygodnej pozycji, z koniecznością używania śrubokręta do dokręcania miniaturowych śrubek, jest po prostu frustrująca. Śrubki te łatwo zgubić, a ich dokręcenie z odpowiednią siłą wymaga wprawy.
• Problem z przewodami typu linka: Podłączenie elastycznych przewodów linkowych do kostki śrubowej jest wyjątkowo trudne. Cienkie druciki często rozchodzą się na boki, nie wchodząc w pełni pod śrubę, co skutkuje słabym stykiem i niestabilnym połączeniem.
• Ryzyko uszkodzenia przewodu: Zbyt mocne dokręcenie śruby może uszkodzić, a nawet przeciąć cienkie żyły przewodu typu linka, co osłabia połączenie i zwiększa jego rezystancję.

Ryzyka i wady eksploatacyjne „LZ-tek”

Największym zagrożeniem związanym z kostkami śrubowymi jest ich niska niezawodność w dłuższej perspektywie.

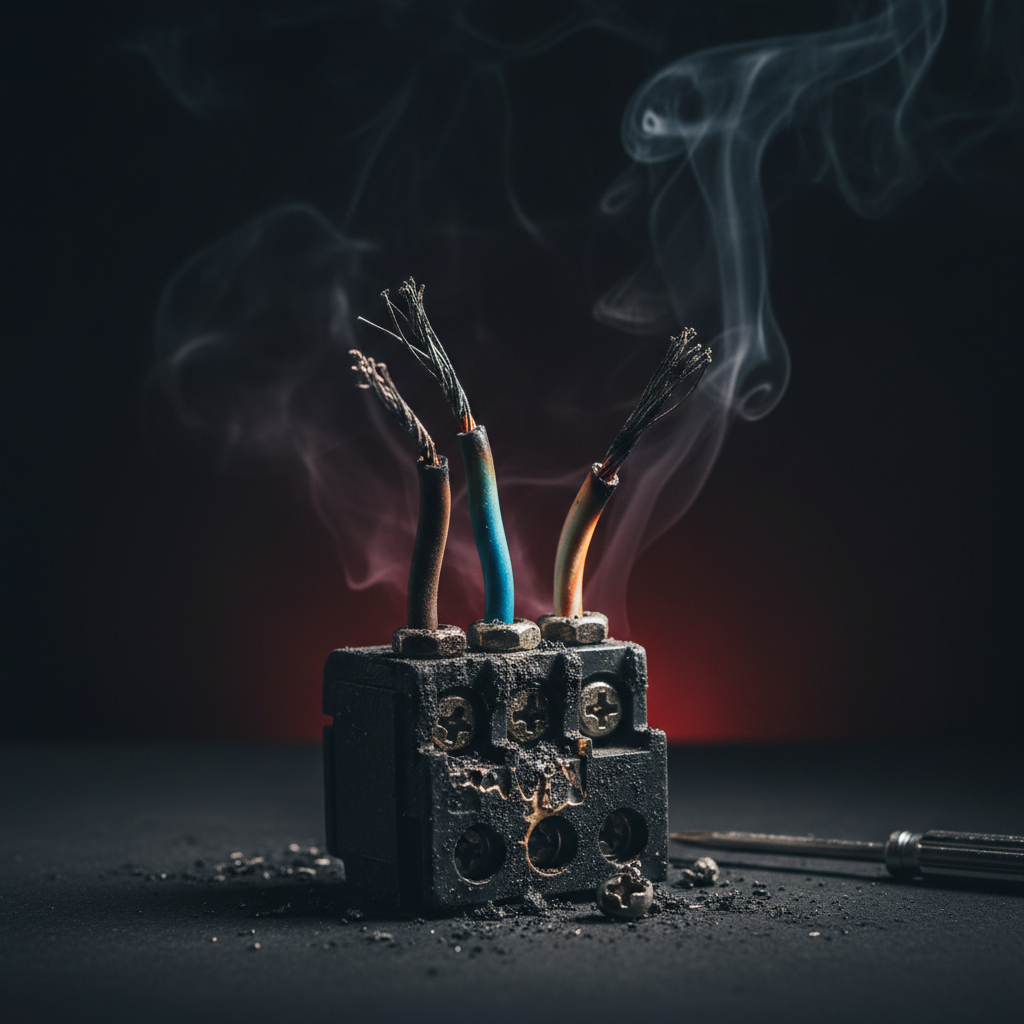

• Samoluzowanie się styków: Zmiany temperatury (rozgrzewanie i stygnięcie przewodów pod obciążeniem) oraz drgania budynku powodują, że śruby w kostkach z czasem się luzują. To zjawisko, znane jako samoluzowanie styków, prowadzi do pogorszenia jakości połączenia.
• Przegrzewanie i ryzyko pożaru: Poluzowane połączenie ma większą rezystancję, co powoduje jego przegrzewanie. W skrajnych przypadkach może to prowadzić do iskrzenia, a nawet zapalenia się izolacji przewodów i pożaru.
• Ryzyko przypadkowego demontażu: Ze względu na identyczną budowę obu stron kostki, zdarza się, że przy demontażu lampy przez pomyłkę rozłącza się przewody od strony sufitu, a nie od strony lampy. To stwarza niebezpieczeństwo pozostawienia odsłoniętych przewodów pod napięciem.

Złączki Instalacyjne: Nowoczesne podejście do bezpiecznych połączeń

Alternatywą dla przestarzałych kostek są nowoczesne złączki instalacyjne, często nazywane „szybkozłączkami”. Są one standardem w profesjonalnych instalacjach elektrycznych, a ich rosnąca popularność wśród majsterkowiczów wynika z prostoty montażu, niezawodności i, co najważniejsze, wysokiego poziomu bezpieczeństwa.

Złączki Oświetleniowe – Precyzja dla każdego punktu świetlnego

Specjalnie z myślą o podłączaniu opraw oświetleniowych zaprojektowano dedykowane złączki. Ich budowa jest przemyślana tak, aby maksymalnie ułatwić i zabezpieczyć połączenie.

Charakterystyka i zasada działania

Złączki oświetleniowe posiadają dwa rodzaje otworów:

• Okrągły otwór: Przeznaczony dla sztywnego przewodu (drutu) o przekroju od 1 do 2,5 mm², który jest standardem w instalacjach ściennych. Przewód wystarczy odizolować i wsunąć do oporu.
• Czworokątny otwór: Służy do podłączenia elastycznego przewodu (linki) o przekroju od 0,5 do 2,5 mm², typowego dla opraw oświetleniowych. Aby wprowadzić przewód, należy nacisnąć obudowę złączki.

Każda złączka obsługuje jeden potencjał (jeden tor prądowy), co oznacza, że do podłączenia standardowej lampy (L, N, PE) potrzebujemy trzech oddzielnych złączek. Zapewniają one bezpieczne połączenie o maksymalnym prądzie obciążenia 24 A.

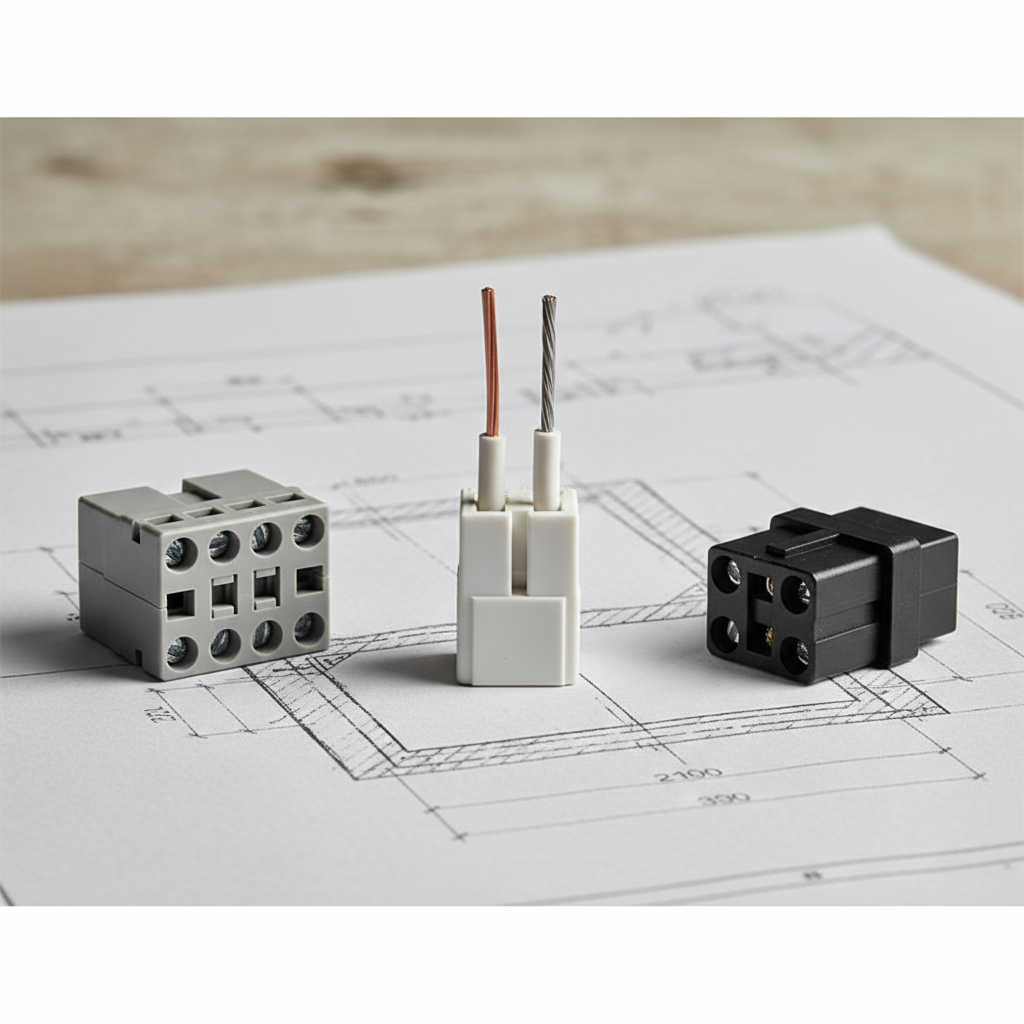

Rodzaje złączek oświetleniowych

Na rynku dostępne są różne wersje kolorystyczne, które ułatwiają identyfikację ich przeznaczenia:

• Szare złączki: Standardowe, do połączenia 1:1, czyli jednego przewodu ze ściany z jednym przewodem z lampy. Idealne do pojedynczych punktów świetlnych.
• Białe złączki: Wyposażone w podwójny zacisk od strony instalacji (ściany/sufitu). Pozwalają na łatwe tworzenie połączeń przelotowych, np. przy montażu kilku spotów, halogenów czy lamp LED zasilanych z jednego obwodu.
• Czarne złączki: Przeznaczone do pracy w podwyższonych temperaturach (do 120°C), np. w oprawach oświetleniowych, gdzie tradycyjne żarówki generują dużo ciepła.

Złączki Uniwersalne – Wszechstronność dla rozbudowanych instalacji

Zastosowanie i typy

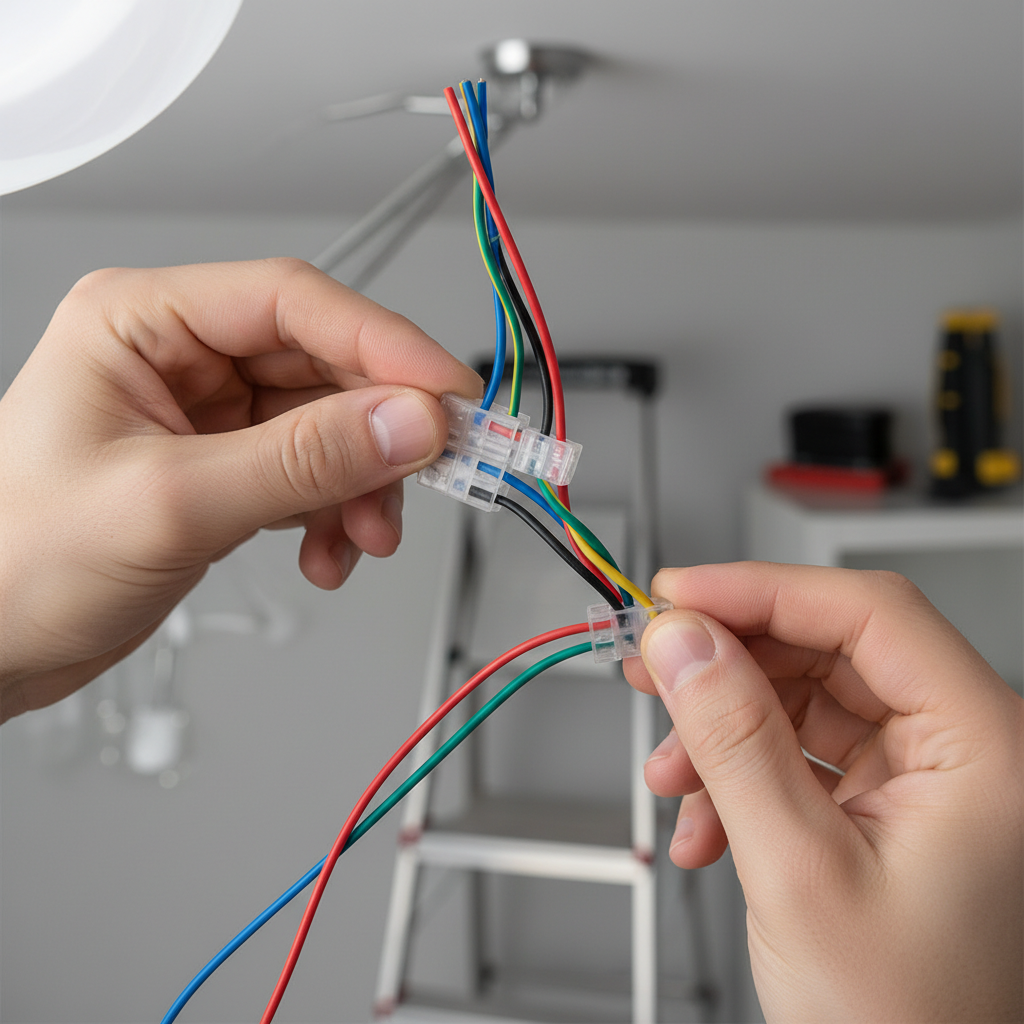

Do bardziej skomplikowanych zadań, takich jak podłączanie żyrandoli z wieloma ramionami czy kinkietów wielopunktowych, idealnie nadają się złączki uniwersalne.

Złączki te posiadają specjalne dźwignie, które otwierają i zamykają zaciski. Dostępne są w wersjach na 2, 3, a nawet 5 przewodów, co pozwala na łączenie wielu żył tego samego potencjału w jednym miejscu. Dzięki temu można estetycznie i bezpiecznie połączyć wszystkie przewody fazowe, neutralne i ochronne w jednym punkcie.

Parametry techniczne i kompatybilność przewodów

Ich największą zaletą jest wszechstronność. Obsługują szeroki zakres przekrojów przewodów (od 0,2 do 4 mm²) i radzą sobie z każdym rodzajem żyły:

• Sztywny drut
• Wielodrutowa linka
• Linka z tulejką zaciskową

Złączki uniwersalne są przystosowane do pracy z prądem do 32 A i napięciem do 400 V, co czyni je idealnym rozwiązaniem dla większości domowych zastosowań.

Przewaga Technologii Sprężynowej: Gwarancja szybkości, bezpieczeństwa i trwałości

W przeciwieństwie do połączeń śrubowych, gdzie siła docisku zależy od „wyczucia” montera, w złączkach sprężynowych siła ta jest zawsze optymalna i stała. Sprężyna dociskowa automatycznie dostosowuje się do przekroju przewodu, zapewniając pewny i trwały styk bez ryzyka uszkodzenia żył. Co najważniejsze, połączenie sprężynowe jest odporne na wibracje i zmiany temperatury, co całkowicie eliminuje problem samoluzowania się styków.

Efektywny montaż i dodatkowe funkcjonalności

Montaż z użyciem szybkozłączek jest nieporównywalnie szybszy i prostszy. Nie wymaga użycia żadnych narzędzi (poza ściągaczem izolacji), co jest szczególnie ważne podczas pracy w trudno dostępnych miejscach. Dodatkowo, większość złączek posiada specjalne otwory pomiarowe, które umożliwiają bezpieczne sprawdzenie napięcia bez konieczności demontażu połączenia.

Opinia eksperta: Henryk Ziegler z WAGO o niezawodności złączek

„Niezawodność i bezpieczeństwo to fundament każdej instalacji elektrycznej. Technologia połączeń sprężynowych, którą rozwijamy od dekad, została zaprojektowana tak, by zapewnić stałą, optymalną siłę docisku przez cały okres eksploatacji. Dzięki temu eliminujemy ryzyko przegrzewania się styków i zapewniamy użytkownikom spokój na długie lata. To rozwiązanie, które raz zamontowane, po prostu działa.”

Podsumowanie: Wybierz złączki dla spokoju i niezawodności Twojej instalacji

Chociaż tradycyjne kostki śrubowe są nadal dostępne na rynku, ich wady, takie jak trudność montażu, zawodność i potencjalne zagrożenie pożarowe, sprawiają, że są one rozwiązaniem przestarzałym.

• Szybszy i łatwiejszy montaż: Oszczędność czasu i nerwów, zwłaszcza przy pracy nad głową.
• Wyższe bezpieczeństwo: Pewne i trwałe połączenie eliminuje ryzyko przegrzewania i pożaru.
• Uniwersalność: Obsługa różnych typów i przekrojów przewodów.
• Niezawodność: Brak potrzeby okresowego dokręcania śrub.

Inwestycja w wysokiej jakości złączki to niewielki koszt w porównaniu do potencjalnych strat spowodowanych awarią instalacji elektrycznej. Wybierając sprawdzone, certyfikowane produkty, zapewniasz sobie i swojej rodzinie bezpieczeństwo oraz komfort na wiele lat. Nie ryzykuj – postaw na nowoczesne i niezawodne rozwiązania.
