Strop drewniany na wiązarach kratowych: Nowoczesne rozwiązanie konstrukcyjne

Budowa wymarzonego domu to proces pełen kluczowych decyzji, które wpłyną na jego funkcjonalność, trwałość i komfort życia przez dziesięciolecia. Jednym z fundamentalnych elementów konstrukcyjnych każdego budynku piętrowego lub z poddaszem użytkowym jest strop. Tradycyjnie kojarzony z ciężkimi i czasochłonnymi technologiami żelbetowymi, dziś coraz częściej ustępuje miejsca nowoczesnym, lżejszym i szybszym w montażu rozwiązaniom. Wśród nich na szczególną uwagę zasługuje strop drewniany na wiązarach kratowych.

W erze optymalizacji kosztów i czasu budowy, technologia prefabrykowanych wiązarów kratowych łączonych płytkami kolczastymi staje się odpowiedzią na potrzeby współczesnego budownictwa. To rozwiązanie, które łączy w sobie zalety drewna jako materiału ekologicznego i wytrzymałego z precyzją inżynierskiego projektowania. Efektem jest lekka, stabilna i niezwykle funkcjonalna konstrukcja, która rewolucjonizuje sposób myślenia o budowie stropów.

Celem tego artykułu jest kompleksowe przedstawienie technologii stropów opartych na wiązarach kratowych. Wyjaśnimy, czym dokładnie są, jakie korzyści niosą ze sobą dla inwestora i wykonawcy, a także przyjrzymy się kluczowym aspektom technicznym – od projektowanych obciążeń po proces montażu i niezbędne zabezpieczenia. Zapraszamy do lektury, która rozwieje wszelkie wątpliwości i pokaże, dlaczego strop drewniany na wiązarach kratowych to inteligentny wybór dla Twojego domu.

Czym są Stropy Drewniane Wykonane z Wiązarów Kratowych?

Na pierwszy rzut oka termin „wiązary kratowe” może brzmieć skomplikowanie, jednak w rzeczywistości jest to genialne w swojej prostocie rozwiązanie konstrukcyjne, znane od wieków i udoskonalone dzięki nowoczesnym technologiom. Strop wykonany w tej technologii to system składający się z szeregu równolegle ułożonych, prefabrykowanych belek kratowych, które razem tworzą solidną i nośną płaszczyznę podłogi.

Charakterystyka i budowa belek kratowych

Podstawowym elementem systemu jest pojedynczy wiązar kratowy, często nazywany również belką kratownicową. Jest to lekka, ażurowa konstrukcja, najczęściej wykonana z suszonego komorowo i czterostronnie struganego drewna iglastego (np. świerkowego klasy C24). Jej budowa opiera się na zasadzie kratownicy, co pozwala na osiągnięcie dużej sztywności i nośności przy minimalnym zużyciu materiału.

Każdy wiązar składa się z trzech podstawowych typów elementów:

• Pas górny i pas dolny: Dwie równoległe belki biegnące na całej długości wiązara. To one przenoszą główne siły ściskające i rozciągające.
• Krzyżulce (słupki i zastrzały): Drewniane elementy łączące pas górny i dolny, ułożone ukośnie lub prostopadle. Ich zadaniem jest stabilizacja konstrukcji, usztywnienie jej i równomierne rozłożenie obciążeń.

Dzięki takiej budowie belka kratowa, mimo swojej lekkości, jest w stanie przenosić znaczne obciążenia na dużych rozpiętościach, często bez potrzeby stosowania dodatkowych podpór pośrednich, takich jak słupy czy ściany nośne.

Rola płytek kolczastych w konstrukcji

Sekretem wytrzymałości i precyzji nowoczesnych wiązarów kratowych jest technologia ich łączenia. Zamiast tradycyjnych połączeń na gwoździe, śruby czy klej, stosuje się specjalistyczne płytki kolczaste. Są to ocynkowane blachy stalowe z wytłoczonymi z jednej strony kolcami, które działają jak setki małych gwoździ.

Pionierem i liderem tej technologii jest firma MiTek. Proces produkcji polega na precyzyjnym docięciu drewnianych elementów wiązara, ułożeniu ich w węzłach zgodnie z projektem, a następnie wprasowaniu płytek kolczastych z obu stron za pomocą pras o nacisku kilkudziesięciu ton. Taki sposób łączenia gwarantuje:

• Niezwykłą sztywność i wytrzymałość połączeń: Siły w węzłach rozkładają się równomiernie na całą powierzchnię płytki.
• Powtarzalność i precyzję: Każdy wiązar jest identyczny z pozostałymi, co ułatwia montaż i zapewnia jednolitość konstrukcji.
• Trwałość: Ocynkowana stal jest odporna na korozję, co przekłada się na długowieczność całej konstrukcji stropu.

Technologia płytek kolczastych zrewolucjonizowała produkcję wiązarów, czyniąc ją szybką, zautomatyzowaną i niezwykle efektywną.

Zalety Stosowania Wiązarów Kratowych w Budownictwie

Wybór technologii stropu wpływa nie tylko na samą konstrukcję, ale także na logistykę budowy, koszty i przyszłe możliwości aranżacyjne. Stropy na wiązarach kratowych oferują pakiet korzyści, które czynią je jedną z najbardziej atrakcyjnych opcji na rynku.

Lekkość konstrukcji i łatwość transportu

W porównaniu do monolitycznych stropów żelbetowych, konstrukcja z wiązarów drewnianych jest wielokrotnie lżejsza. Przekłada się to na szereg oszczędności i uproszczeń. Lżejszy strop to mniejsze obciążenie dla ścian nośnych i fundamentów, co może pozwolić na ich „odchudzenie” już na etapie projektu. Niska waga pojedynczych belek sprawia, że do ich transportu na plac budowy nie jest potrzebny ciężki sprzęt, a montaż stropu często może odbywać się ręcznie, bez użycia dźwigu.

Szybki i prosty montaż stropu

Wiązary kratowe są elementami prefabrykowanymi. Oznacza to, że przyjeżdżają na budowę jako gotowe do montażu belki, wykonane co do milimetra zgodnie z projektem. Eliminuje to potrzebę czasochłonnego docinania drewna, szalowania i zbrojenia, jak w przypadku stropów betonowych. Montaż polega na ułożeniu belek w odpowiednich odstępach na murłatach lub wieńcach i połączeniu ich ze sobą oraz ze ścianami. Doświadczona ekipa jest w stanie zamontować strop w domu jednorodzinnym w ciągu jednego lub dwóch dni, co drastycznie skraca czas budowy i przyspiesza przejście do kolejnych etapów prac.

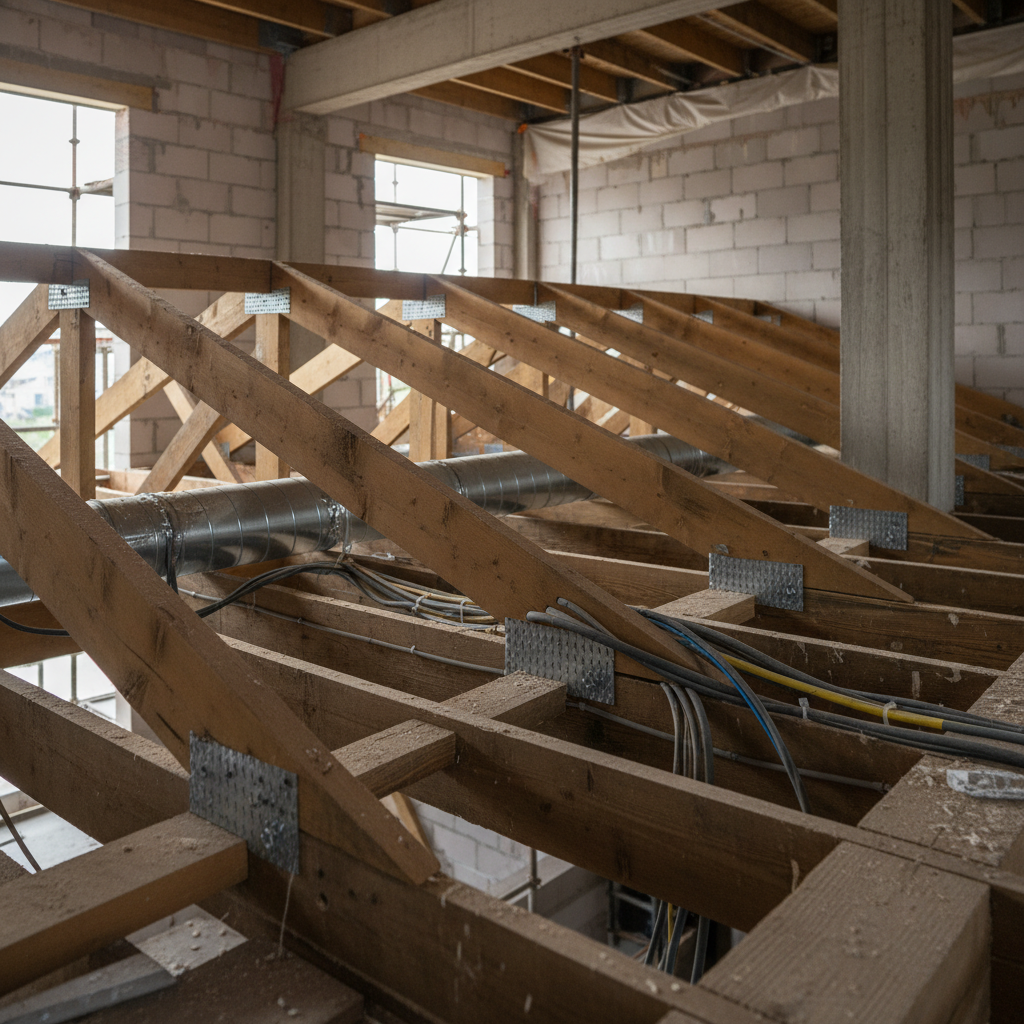

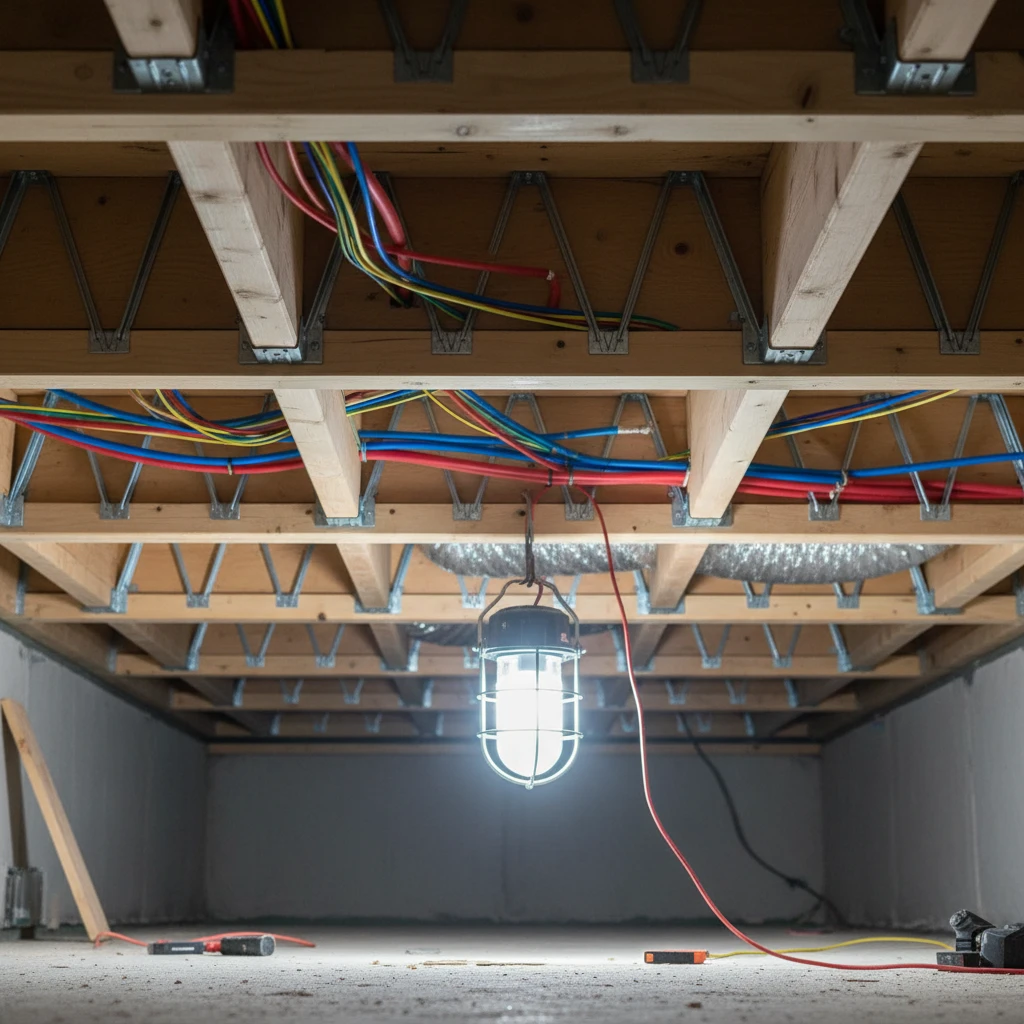

Możliwości aranżacyjne i instalacyjne

Ażurowa konstrukcja belek kratowych to jedna z ich największych, choć często niedocenianych, zalet. Pusta przestrzeń pomiędzy krzyżulcami tworzy idealne kanały do prowadzenia wszelkiego rodzaju instalacji:

• Elektrycznych (przewody, puszki),
• Wodno-kanalizacyjnych (rury),
• Wentylacji mechanicznej z rekuperacją (kanały spiro),
• Systemów klimatyzacji czy centralnego odkurzacza.

Instalatorzy nie muszą wiercić otworów w belkach konstrukcyjnych, co osłabiałoby ich nośność. Wszystkie przewody można swobodnie i estetycznie ukryć w przestrzeni stropu. To nie tylko ułatwia i przyspiesza prace instalacyjne, ale także daje ogromną swobodę w aranżacji wnętrz, np. przy planowaniu rozmieszczenia oświetlenia czy punktów wentylacyjnych.

Parametry Techniczne i Obciążenia Stropów Kratowych (na przykładzie danych MiTek)

Każdy strop, niezależnie od technologii, musi być precyzyjnie zaprojektowany, aby bezpiecznie przenosić wszystkie przewidywane obciążenia. W przypadku systemów prefabrykowanych, takich jak wiązary kratowe MiTek, obliczenia są wykonywane przy użyciu specjalistycznego oprogramowania, które uwzględnia każdy detal konstrukcji. Poniżej przedstawiamy typowe założenia i parametry przyjmowane w takich projektach.

Szczegółowe obciążenia uwzględniane w projektowaniu

Aby zapewnić pełne bezpieczeństwo i komfort użytkowania, projektant musi uwzględnić sumę wszystkich sił, jakie będą działać na strop. Dzielą się one na obciążenia stałe (wynikające z ciężaru samej konstrukcji i jej wykończenia) oraz obciążenia zmienne (użytkowe).

Warstwy podłogi

To jeden z głównych składników obciążenia stałego. Standardowy układ warstw, przyjmowany w obliczeniach MiTek, może wyglądać następująco:

• Podwójna płyta gipsowo-kartonowa (g-k): 2 x 1,3 cm – stosowana dla zwiększenia masywności, co poprawia izolację akustyczną.
• Wełna mineralna pod płyty: 2 cm – warstwa tłumiąca drgania.
• Płyta wiórowa lub OSB: 2,2 cm – stanowi sztywne poszycie podłogi.
• Wełna mineralna między belkami: 10 cm (lub więcej) – główna warstwa izolacji akustycznej i termicznej.

Ciężar własny belek

Oprogramowanie projektowe automatycznie oblicza wagę samych wiązarów kratowych na podstawie wymiarów i gęstości użytego drewna.

Sufit podwieszony

Od spodu strop najczęściej wykańczany jest sufitem podwieszonym. Jego ciężar również musi być uwzględniony w obliczeniach. Standardowo przyjmuje się konstrukcję składającą się z:

• Stalowego rusztu systemowego.
• Pojedynczej płyty gipsowo-kartonowej (g-k): 1,5 cm.

Obciążenie użytkowe i od ścianek działowych

Są to obciążenia zmienne, wynikające ze sposobu użytkowania budynku:

• Obciążenie użytkowe: Przyjmuje się standardową wartość 1,5 kN/m² (ok. 150 kg/m²). Odpowiada ona ciężarowi ludzi, mebli i sprzętów domowych.
• Obciążenie od ścianek działowych: Aby zapewnić elastyczność w aranżacji wnętrz na piętrze, projektanci uwzględniają dodatkowe obciążenie od lekkich ścianek działowych (np. z profili stalowych i płyt g-k). Zazwyczaj jest to 0,75 kN/m² (ok. 75 kg/m²).

Zależność rozpiętości od wysokości i rozmiarów tarcicy

Jednym z kluczowych parametrów każdej belki stropowej jest jej maksymalna rozpiętość, czyli odległość, jaką może pokonać bez dodatkowych podpór. W przypadku wiązarów kratowych zależy ona głównie od dwóch czynników:

• Wysokości konstrukcyjnej belki: Im wyższy wiązar, tym większą ma sztywność i nośność, co pozwala na osiąganie większych rozpiętości.
• Przekrojów tarcicy: Grubsze i szersze drewno użyte do budowy pasów i krzyżulców również zwiększa możliwości konstrukcyjne.

Firma MiTek przygotowała szczegółowe zestawienia i tabele, które pozwalają inżynierom szybko dobrać odpowiedni typ i wysokość belki do wymaganej rozpiętości i przewidywanych obciążeń, zapewniając optymalizację zużycia materiału przy zachowaniu pełnych norm bezpieczeństwa.

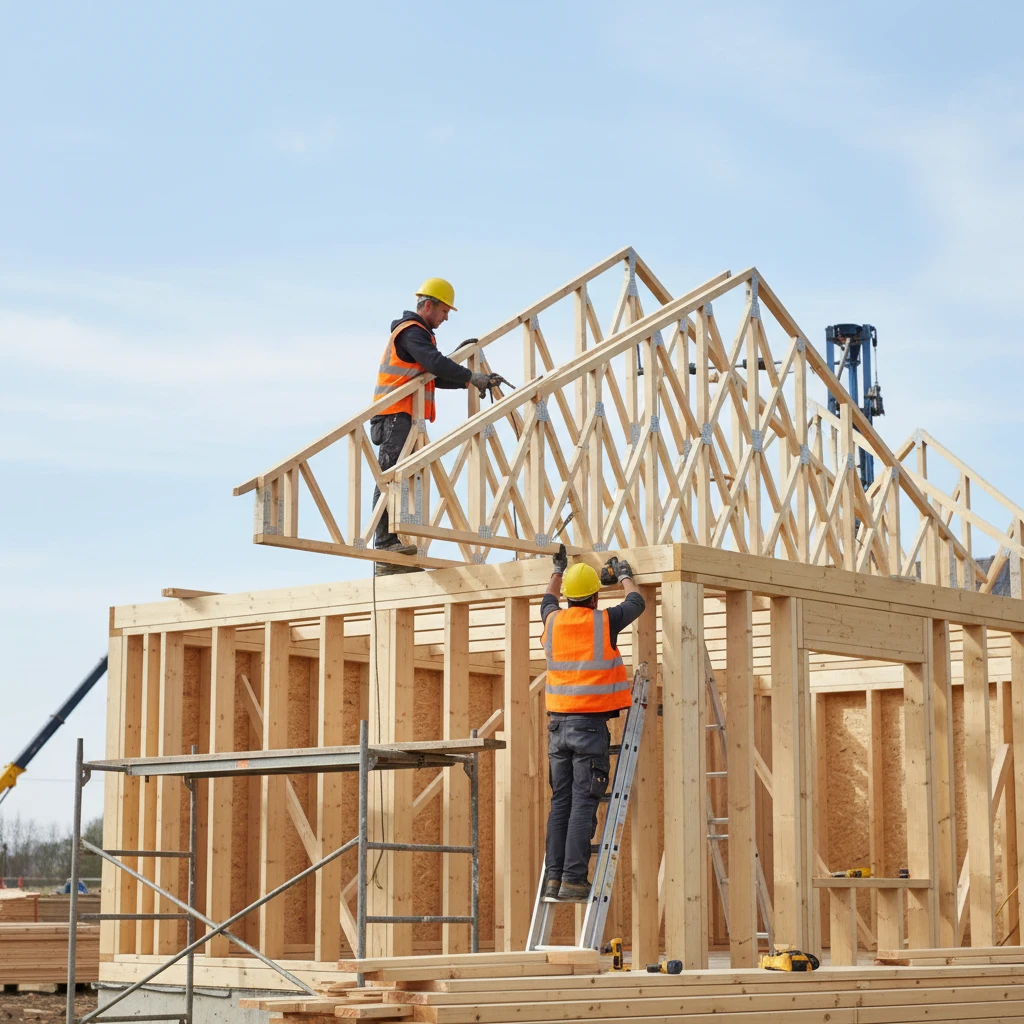

Proces Montażu Stropu z Belek Kratowych: Praktyczne Aspekty

Prawidłowy montaż stropu jest równie ważny jak jego projekt. Mimo że technologia wiązarów jest stosunkowo prosta w instalacji, wymaga precyzji i stosowania się do wytycznych producenta.

Niezbędne okucia budowlane

Stabilność i bezpieczeństwo całej konstrukcji zależy od solidnego połączenia belek stropowych ze sobą oraz z konstrukcją ścian. Do tego celu służą specjalistyczne okucia budowlane i łączniki ciesielskie. Najczęściej stosowane to:

• Wieszaki belek (kątowniki siodłowe): Używane do mocowania belek do wieńca betonowego lub drewnianej belki obwodowej.
• Kątowniki wzmocnione: Stosowane do łączenia belek w narożnikach i innych niestandardowych miejscach.
• Taśmy perforowane: Służą do stężania (usztywniania) belek w płaszczyźnie połaci, zapobiegając ich bocznemu wyboczeniu.
• Kotwy chemiczne lub mechaniczne: Niezbędne do mocowania okuć do ścian murowanych lub żelbetowych.

Kluczowe jest stosowanie systemowych, atestowanych okuć, które gwarantują przeniesienie odpowiednich sił i trwałość połączenia.

Wskazówki dotyczące prawidłowego układania

Montaż stropu z wiązarów kratowych przebiega w kilku krokach:

• Przygotowanie podłoża: Ściany nośne, na których będą opierać się belki, muszą być równe, wypoziomowane i oczyszczone. Na wieńcach żelbetowych układa się warstwę izolacji przeciwwilgociowej (np. papy).
• Rozmieszczenie belek: Wiązary układa się na ścianach w osiach zgodnych z projektem (zazwyczaj co 40, 50 lub 60 cm).
• Poziomowanie: Każdą belkę należy precyzyjnie wypoziomować.
• Kotwienie: Po ustawieniu, belki są trwale mocowane do ścian za pomocą wcześniej wspomnianych okuć budowlanych.
• Stężenia montażowe i docelowe: Aby zapewnić stabilność konstrukcji w trakcie montażu i po jego zakończeniu, stosuje się tymczasowe i stałe stężenia (usztywnienia poprzeczne), które łączą ze sobą wszystkie belki, tworząc sztywną, przestrzenną tarczę.

Kluczowe Zabezpieczenia dla Stropów Drewnianych

Warto podkreślić, że wymagania dotyczące komfortu i bezpieczeństwa są uniwersalne dla wszystkich technologii stropowych. Niezależnie od tego, czy budujemy strop drewniany, czy żelbetowy, musimy zadbać o trzy kluczowe aspekty: izolację akustyczną, odporność ogniową i zabezpieczenie przed drganiami.

Izolacja akustyczna: Jak wyciszyć strop drewniany?

Jednym z najczęstszych mitów dotyczących stropów drewnianych jest ich słaba akustyka. Prawidłowo zaprojektowana i wykonana konstrukcja może być równie cicha, jak jej betonowy odpowiednik. Kluczem jest zastosowanie systemu warstw, które tłumią dwa rodzaje dźwięków:

• Dźwięki powietrzne (rozmowa, muzyka): Najlepszym izolatorem jest masa. Wypełnienie przestrzeni między belkami gęstą wełną mineralną oraz zastosowanie podwójnego poszycia z płyt g-k na suficie znacząco poprawia ten parametr.
• Dźwięki uderzeniowe (kroki, upadające przedmioty): Aby je zredukować, należy oddzielić podłogę od konstrukcji nośnej. Stosuje się tzw. „podłogi pływające”, gdzie na płytach wiórowych układa się maty wygłuszające lub specjalne panele z wełny mineralnej, a dopiero na nich wylewkę lub suche jastrychy.

Odporność ogniowa: Bezpieczeństwo konstrukcji

Drewno, wbrew pozorom, może mieć bardzo dobrą odporność ogniową. Elementy o odpowiednio dużym przekroju palą się w przewidywalny sposób – na ich powierzchni tworzy się zwęglona warstwa, która izoluje i chroni rdzeń konstrukcyjny, pozwalając mu dłużej przenosić obciążenia. W przypadku lekkich stropów kratowych, wymaganą klasę odporności ogniowej (np. REI 30 lub REI 60) osiąga się poprzez:

• Impregnację drewna środkami ogniochronnymi.
• Obudowanie konstrukcji z obu stron niepalnymi płytami gipsowo-kartonowymi typu F (ogniochronnymi), często w podwójnym opłytowaniu.
• Wypełnienie wełną mineralną, która jest materiałem niepalnym.

Zabezpieczenie przed drganiami: Komfort użytkowania

Komfort użytkowania stropu zależy od jego sztywności. Nieprzyjemne uczucie „sprężynowania” podłogi można wyeliminować już na etapie projektu poprzez:

• Odpowiednie zwymiarowanie belek: Dobór wiązarów o właściwej wysokości i przekrojach drewna, dostosowanych do rozpiętości.
• Zmniejszenie rozstawu osiowego belek: Gęstsze ułożenie belek zwiększa sztywność całego stropu.
• Stosowanie stężeń i przewiązek: Poprzeczne elementy łączące belki sprawiają, że pracują one jako jeden, zintegrowany system.
• Zwiększenie grubości poszycia: Zastosowanie grubszych płyt OSB lub wiórowych dodatkowo usztywnia konstrukcję.

Wiązary Kratowe na Tle Innych Metod Wykonania Stropów Drewnianych

Technologia wiązarów kratowych z płytkami kolczastymi to nie jedyne nowoczesne rozwiązanie dla stropów drewnianych. Warto znać jej kontekst i porównać ją z innymi popularnymi metodami.

Porównanie z tradycyjnymi stropami

Tradycyjny strop belkowy opiera się na litych belkach o dużym przekroju, układanych w stosunkowo dużych odstępach. W porównaniu z wiązarami kratowymi, jest to rozwiązanie:

• Cięższe i materiałochłonne.
• Ograniczone pod względem rozpiętości.
• Trudniejsze w montażu (wymaga precyzyjnego docinania i często ciężkiego sprzętu).
• Mniej przyjazne dla prowadzenia instalacji (wymaga wiercenia w pełnych belkach).

Wiązary kratowe są lżejsze, bardziej ekonomiczne pod względem zużycia drewna i pozwalają na pokonywanie znacznie większych odległości bez podpór.

Stropy typu „Posi-Joist” i belki z płytami OSB

Na rynku dostępne są również inne systemowe belki stropowe:

• Belki „Posi-Joist”: To hybrydowe rozwiązanie, w którym drewniane pasy górny i dolny są połączone metalowymi, ażurowymi krzyżulcami. Podobnie jak wiązary, oferują otwartą przestrzeń dla instalacji. Są często postrzegane jako alternatywa o podobnych właściwościach.
• Belki dwuteowe (I-Joists): Składają się z pasów z litego drewna lub LVL połączonych środnikiem z płyty OSB lub pilśniowej. Są bardzo lekkie i wytrzymałe, ale ich pełny środnik utrudnia prowadzenie instalacji – wymaga precyzyjnego wycinania otworów w ściśle określonych przez producenta miejscach.

Na tle tych rozwiązań, w pełni drewniane wiązary kratowe wyróżniają się doskonałym stosunkiem ceny do możliwości, sprawdzoną od lat technologią łączenia oraz ekologicznym charakterem (wykorzystanie jednego materiału).

Podsumowanie: Dlaczego Strop Drewniany na Wiązarach Kratowych to Dobry Wybór?

Strop drewniany na wiązarach kratowych to technologia, która idealnie wpisuje się w potrzeby nowoczesnego, świadomego budownictwa. Jej wybór to decyzja podyktowana logiką, ekonomią i dbałością o funkcjonalność.

Główne zalety, które warto zapamiętać, to:

• Ekonomia: Mniejsze zużycie drewna, krótszy czas pracy ekipy budowlanej i potencjalnie lżejsza konstrukcja całego budynku przekładają się na realne oszczędności.
• Szybkość: Prefabrykacja i prosty montaż pozwalają zamknąć etap budowy stropu w kilka dni, a nie tygodni.
• Lekkość: Minimalne obciążenie ścian i fundamentów oraz łatwość transportu i montażu bez ciężkiego sprzętu.
• Funkcjonalność: Niezrównana łatwość prowadzenia instalacji w otwartej przestrzeni kratownicy oraz możliwość osiągania dużych rozpiętości, co daje swobodę w aranżacji otwartych przestrzeni.

To idealne rozwiązanie dla inwestorów budujących domy jednorodzinne, szeregowe czy niewielkie obiekty komercyjne, którzy cenią sobie czas, przewidywalność kosztów i inteligentne rozwiązania konstrukcyjne. Pamiętajmy jednak, że kluczem do sukcesu jest wybór sprawdzonego dostawcy, profesjonalny projekt i precyzyjne wykonawstwo. Tylko wtedy strop drewniany na wiązarach kratowych w pełni ukaże swój potencjał, stając się solidną i niezawodną podstawą dla komfortowego życia w nowym domu.
