Montaż gazowych urządzeń grzewczych: Kluczowe wymagania i przepisy

Montaż gazowego urządzenia grzewczego, czy to kotła centralnego ogrzewania, czy podgrzewacza wody, to inwestycja w komfort i ciepło domowego ogniska. Jednak za tą wygodą kryje się ogromna odpowiedzialność. Prawidłowa instalacja, przeprowadzona zgodnie z obowiązującymi przepisami i normami technicznymi, jest absolutnym fundamentem bezpieczeństwa Twoi i Twoich bliskich. Błędy popełnione na tym etapie mogą prowadzić do tragicznych w skutkach awarii, zatrucia tlenkiem węgla czy nawet wybuchu. Dlatego tak ważne jest, aby proces ten powierzyć wykwalifikowanym specjalistom, a samemu posiadać wiedzę na temat kluczowych wymagań.

Wprowadzenie: Znaczenie prawidłowego montażu dla bezpieczeństwa

W tym kompleksowym przewodniku, przygotowanym przez ekspertów dom.pl, przeprowadzimy Cię przez najważniejsze wymagania prawne i techniczne dotyczące bezpiecznej instalacji gazowych kotłów i podgrzewaczy wody. Skupimy się na urządzeniach o mocy do 30 kW, które są najczęściej stosowane w domach jednorodzinnych i mieszkaniach. Zrozumienie tych zasad pozwoli Ci świadomie nadzorować prace instalacyjne i upewnić się, że Twoja instalacja gazowa jest nie tylko wydajna, ale przede wszystkim bezpieczna.

Podstawowe Warunki Montażu Gazowych Urządzeń Grzewczych (do 30kW)

Każdy montaż kotła gazowego musi być poprzedzony weryfikacją, czy miejsce instalacji spełnia szereg rygorystycznych warunków. Dotyczą one zarówno samego pomieszczenia – jego kubatury, wysokości i przeznaczenia – jak i kluczowych systemów, takich jak wentylacja gazowa i odprowadzanie spalin.

Ramy Prawne i Techniczne Instalacji

Podstawą dla każdego instalatora są trzy filary wiedzy i przepisów, których należy bezwzględnie przestrzegać:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.02.75.690 z późniejszymi zmianami). Jest to kluczowy akt prawny regulujący budownictwo w Polsce, w tym wymogi dla instalacji gazowych.
• Polskie Normy (PN). Stanowią one zbiór szczegółowych wytycznych technicznych, które uszczegóławiają i rozwijają zapisy rozporządzenia.
• Instrukcja montażu i obsługi producenta urządzenia. Każdy kocioł czy podgrzewacz jest inny, a jego producent najlepiej wie, jakie warunki zapewnią mu optymalną i bezpieczną pracę. Instrukcja ta jest dokumentem nadrzędnym w kwestiach specyficznych dla danego modelu.

Warto podkreślić, że wszystkie omówione w tym artykule warunki techniczne dotyczą urządzeń gazowych o mocy cieplnej nieprzekraczającej 30kW.

Urządzenia z Otwartą vs. Zamkniętą Komorą Spalania: Gdzie Można Je Montować?

Jednym z fundamentalnych podziałów gazowych urządzeń grzewczych jest ten ze względu na sposób pobierania powietrza do spalania. Ma to bezpośredni wpływ na to, gdzie dany typ urządzenia może zostać zainstalowany.

• Kocioł z otwartą komorą spalania (Typ B): To urządzenie, które pobiera powietrze niezbędne do procesu spalania bezpośrednio z pomieszczenia, w którym jest zainstalowane. Z tego względu nie mogą być one instalowane w pomieszczeniach mieszkalnych, takich jak sypialnie, salony czy pokoje do pracy. Typowe miejsca montażu dla tych urządzeń to kuchnie, wnęki kuchenne, łazienki, a najlepiej dedykowane pomieszczenia techniczne (kotłownie). Ich instalacja wymaga bezwzględnie sprawnej i wydajnej wentylacji grawitacyjnej.

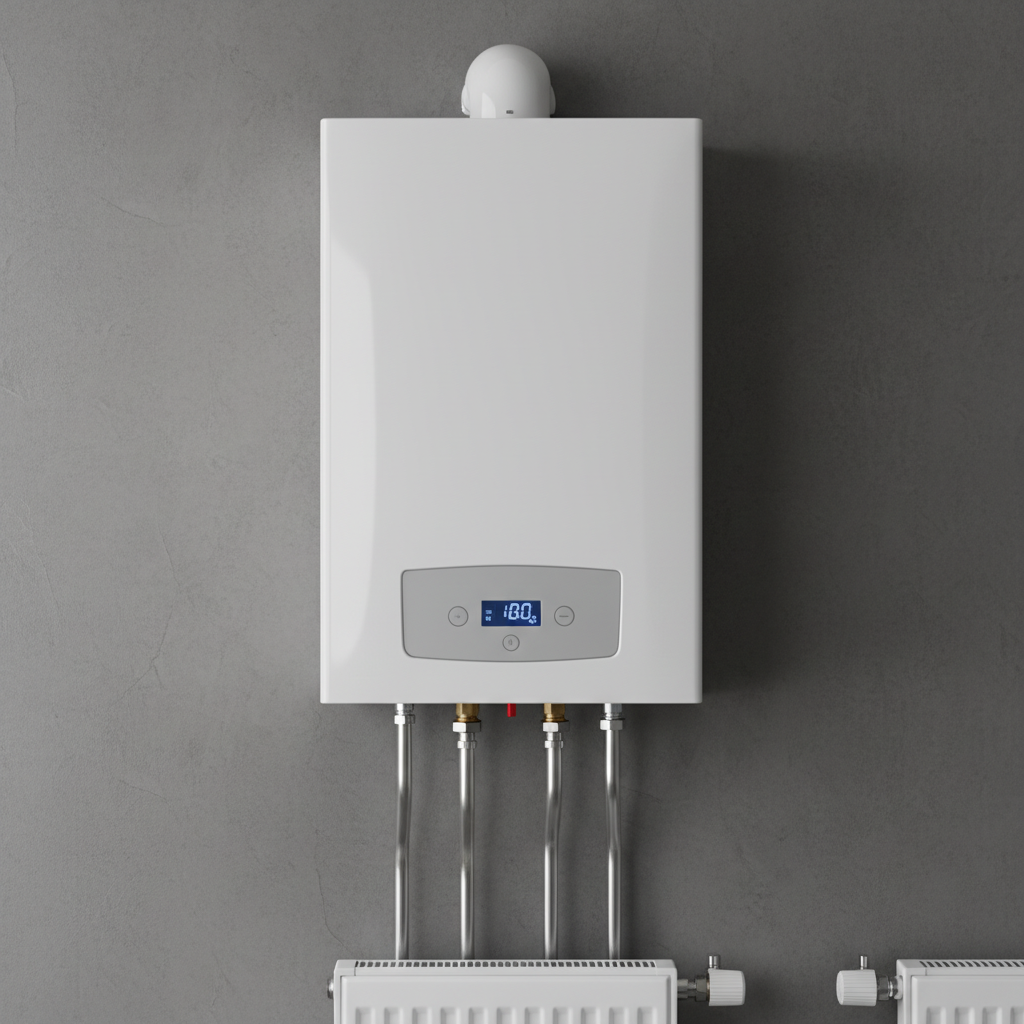

• Kocioł z zamkniętą komorą spalania (Typ C): To nowocześniejsze i znacznie bezpieczniejsze rozwiązanie. Urządzenie to posiada hermetycznie zamkniętą komorę, a powietrze do spalania pobierane jest z zewnątrz budynku za pomocą specjalnych, koncentrycznych przewodów powietrzno-spalinowych. Dzięki temu jest ono całkowicie odizolowane od powietrza wewnątrz pomieszczenia. Taki kocioł może być instalowany w pomieszczeniach mieszkalnych, pod warunkiem zastosowania wspomnianych przewodów, które jednocześnie odprowadzają spaliny i doprowadzają świeże powietrze.

Wymagania Dotyczące Pomieszczeń

Pomieszczenie, w którym ma pracować urządzenie gazowe, musi spełniać precyzyjnie określone warunki dotyczące jego wielkości i przeznaczenia.

Wysokość i Kubatura Pomieszczeń

• Wysokość: Minimalna wysokość pomieszczenia przeznaczonego do montażu kotła gazowego wynosi 2,2 metra. Istnieje jednak wyjątek dla budynków jednorodzinnych, które zostały wybudowane przed 15 grudnia 2002 roku – w ich przypadku dopuszczalna minimalna wysokość to 1,9 metra.
• Kubatura pomieszczenia: Minimalna objętość (kubatura) pomieszczenia jest zależna od typu urządzenia:
  • Dla urządzeń z otwartą komorą spalania (pobierających powietrze z pomieszczenia) – minimum 8 m³.
  • Dla urządzeń z zamkniętą komorą spalania – minimum 6,5 m³.

Ograniczenia dla Pomieszczeń Stałego Pobytu Ludzi

Przepisy jasno stanowią, że kotły gazowe nie mogą być montowane w pomieszczeniach przeznaczonych na stały pobyt ludzi. Definiuje się je jako pomieszczenia, w których te same osoby przebywają dłużej niż 4 godziny na dobę (np. sypialnia, salon, biuro). Zakaz ten podyktowany jest troską o bezpieczeństwo – nawet niewielka nieszczelność instalacji gazowej lub systemu odprowadzania spalin w miejscu, gdzie śpimy lub odpoczywamy, mogłaby mieć katastrofalne skutki.

Niezbędna Wentylacja w Pomieszczeniach z Urządzeniami Gazowymi

Prawidłowo działająca wentylacja to absolutnie kluczowy element bezpiecznej instalacji gazowej. Jej zadaniem jest nie tylko dostarczenie powietrza do spalania (w przypadku kotłów z otwartą komorą), ale także usuwanie ewentualnych zanieczyszczeń i zapewnienie cyrkulacji powietrza.

Zasady Działania Wentylacji: Nawiew i Wywiew

Aby wentylacja była skuteczna, musi działać w sposób ciągły i zrównoważony. Oznacza to, że musi być zapewniony zarówno stały dopływ świeżego powietrza z zewnątrz (nawiew), jak i stały odpływ zużytego powietrza na zewnątrz (wywiew). Zablokowanie nawiewu sprawia, że wywiew staje się nieskuteczny, co może prowadzić do gromadzenia się niebezpiecznych substancji w pomieszczeniu.

Wymagania dla Kratek i Otworów Wentylacyjnych

Przepisy precyzyjnie określają parametry otworów wentylacyjnych:

• Kratka wywiewna: Musi znajdować się możliwie jak najwyżej, tuż pod sufitem. Jej niezamykany otwór powinien mieć powierzchnię przekroju nie mniejszą niż 200 cm².
• Otwór nawiewny: Musi być zlokalizowany w dolnej części pomieszczenia (do 30 cm nad podłogą) i również być niezamykany, zapewniając bezpośredni dopływ powietrza z zewnątrz. Jego powierzchnia także nie może być mniejsza niż 200 cm².

Specyfika Wentylacji w Pomieszczeniach Wewnętrznych

Co w sytuacji, gdy kotłownia lub łazienka z piecykiem nie ma ściany zewnętrznej? W takim przypadku wentylację należy zapewnić w sposób pośredni:

• W sąsiednim pomieszczeniu, które ma ścianę zewnętrzną, należy wykonać otwór nawiewny o powierzchni 200 cm².
• Pomiędzy tym pomieszczeniem a pomieszczeniem z urządzeniem gazowym należy wykonać drugi otwór o powierzchni 200 cm², umieszczony w dolnej części ściany wewnętrznej.
• Dodatkowo, w drzwiach do pomieszczenia z urządzeniem gazowym muszą znajdować się otwory o sumarycznej powierzchni co najmniej 200 cm² (najczęściej w postaci tulei lub podcięcia drzwi).

Przewody Kominowe do Wentylacji Grawitacyjnej

W przypadku wentylacji grawitacyjnej, kanał wywiewny musi spełniać określone wymogi. Powierzchnia jego przekroju nie może być mniejsza niż 0,016 m², a najmniejszy wymiar tego przekroju (np. bok kwadratu lub średnica) musi wynosić co najmniej 0,1 metra.

Zakazy i Dopuszczenia w Zakresie Wentylacji Mechanicznej

Stosowanie wentylacji mechanicznej w pomieszczeniach z urządzeniami gazowymi jest obwarowane ścisłymi restrykcjami:

• ZAKAZ: Absolutnie nie wolno stosować indywidualnych wentylatorów wyciągowych (np. wentylatorów łazienkowych) w pomieszczeniach, w których znajdują się wloty do przewodów spalinowych.
• ZAKAZ: Zabronione jest stosowanie mechanicznej wentylacji wyciągowej w pomieszczeniach, gdzie pracują urządzenia z otwartą komorą spalania i grawitacyjnym odprowadzaniem spalin. Wentylator, tworząc podciśnienie, mógłby „wysysać” spaliny z komina z powrotem do pomieszczenia, co grozi śmiertelnym zatruciem tlenkiem węgla.
• DOPUSZCZENIE: Dozwolone jest natomiast stosowanie zrównoważonej lub nadciśnieniowej mechanicznej wentylacji nawiewno-wywiewnej. Taki system zapewnia, że do pomieszczenia dostarczana jest taka sama lub większa ilość powietrza, niż jest z niego usuwana, co eliminuje ryzyko powstawania niebezpiecznego podciśnienia.

Skuteczne Odprowadzanie Spalin i Zapewnienie Powietrza do Spalania

Spalanie gazu to proces chemiczny, który wymaga stałego dopływu tlenu i generuje produkty uboczne, które muszą być bezpiecznie usunięte z budynku.

Skład Spalin i Konieczność Ich Usunięcia

Spaliny powstające w wyniku spalania gazu ziemnego GZ50 składają się głównie z dwutlenku węgla (CO₂) i pary wodnej (H₂O). Niestety, w procesie niecałkowitego spalania mogą powstawać również niewielkie, ale śmiertelnie niebezpieczne ilości tlenku węgla (CO), a także związki siarki. Z tego powodu spaliny muszą być bezwzględnie i w całości odprowadzone na zewnątrz budynku.

Rola Komina i Wentylacji w Procesie Odprowadzania Spalin

W przypadku urządzeń z otwartą komorą spalania, za prawidłowe odprowadzanie spalin odpowiada sprawny, drożny komin (ciąg kominowy) oraz wydajna wentylacja nawiewna, która „popycha” powietrze w kierunku komina. W urządzeniach z zamkniętą komorą spalania proces ten jest wymuszony przez wbudowany wentylator, a spaliny usuwane są dedykowanym przewodem spalinowym.

Zapotrzebowanie na Powietrze do Spalania Gazu Ziemnego

Ilość powietrza potrzebna do prawidłowego spalania gazu jest ogromna. Przyjmuje się, że do spalenia 1 m³ gazu ziemnego GZ50 potrzeba około 14 m³ powietrza. Przykładowo, urządzenie grzewcze o mocy 20 kW zużywa około 2,5 m³ gazu na godzinę. Oznacza to, że w ciągu godziny musi do niego dopłynąć aż 35 m³ świeżego powietrza! Ta liczba doskonale obrazuje, jak niebezpieczne i nieodpowiedzialne jest zakrywanie czy zatykanie kratek nawiewnych w celu „ochrony przed zimnem”.

Wymagania dla Przewodów Kominowych Spalinowych

Przewody kominowe spalinowe, którymi usuwane są produkty spalania, również muszą mieć odpowiednie wymiary, aby zapewnić swobodny przepływ i naturalny ciąg:

• Dla przewodów murowanych (obsługujących ciąg naturalny): najmniejszy wymiar przekroju lub średnica musi wynosić minimum 0,14 metra.
• Dla stalowych wkładów kominowych: najmniejszy wymiar przekroju lub średnica musi wynosić minimum 0,12 metra.

Czystość Powietrza – Aspekt Bezpieczeństwa i Trwałości Urządzeń

Mało kto zdaje sobie sprawę, że jakość powietrza dostarczanego do komory spalania ma wpływ nie tylko na bezpieczeństwo, ale także na żywotność samego urządzenia.

Zagrożenia ze Strony Zanieczyszczeń Chemicznych

Powietrze zasysane do spalania nie może zawierać składników o działaniu korodującym. Do najgroźniejszych należą związki chloru i fluoru, które uwalniają się do atmosfery z wielu popularnych produktów chemii gospodarczej i budowlanej, takich jak:

• rozpuszczalniki,
• farby i lakiery,
• kleje,
• aerozole (dezodoranty, lakiery do włosów),
• proszki do prania i środki czyszczące.

Związki te, dostając się do komory spalania, w wysokiej temperaturze tworzą agresywne kwasy, które mogą powodować szybką korozję i nieodwracalne uszkodzenie wymiennika ciepła oraz innych kluczowych komponentów kotła.

Zalecenia Dotyczące Przechowywania Środków Chemicznych

Aby zapewnić długą i bezawaryjną pracę urządzenia oraz uniknąć kosztownych napraw, należy bezwzględnie przestrzegać zasady, aby nie przechowywać wyżej wymienionych środków chemicznych w pomieszczeniu, w którym pracuje urządzenie grzewcze. Należy również unikać ich składowania w pomieszczeniach sąsiednich, jeśli istnieje między nimi swobodna wymiana powietrza.

Podsumowanie: Bezpieczeństwo Przede Wszystkim

Jak widać, prawidłowy montaż gazowych urządzeń grzewczych to złożony proces, który wymaga znajomości i rygorystycznego przestrzegania licznych przepisów i norm. Odpowiednia kubatura i wysokość pomieszczenia, sprawna i drożna wentylacja, szczelny system odprowadzania spalin oraz dbałość o czystość powietrza do spalania to filary, na których opiera się bezpieczeństwo całej instalacji. Pamiętaj, że oszczędności na tym etapie są pozorne i mogą kosztować Cię nie tylko awarię drogiego sprzętu, ale przede wszystkim zdrowie i życie. Dlatego zawsze powierzaj instalacje gazowe wyłącznie certyfikowanym instalatorom z odpowiednimi uprawnieniami.

Najczęściej Zadawane Pytania (FAQ)

1. Czy mogę zamontować kocioł gazowy w sypialni?

Nie. Sypialnia jest pomieszczeniem przeznaczonym na stały pobyt ludzi (powyżej 4h na dobę), w związku z czym montaż kotłów gazowych jest w niej prawnie zabroniony, niezależnie od typu urządzenia.

2. Jak sprawdzić, czy wentylacja w mojej kotłowni jest wystarczająca?

Wstępnej oceny można dokonać, sprawdzając obecność i wymiary kratek (nawiewnej na dole i wywiewnej na górze) oraz ich drożność. Jednak pełną i wiarygodną ocenę sprawności wentylacji grawitacyjnej i drożności przewodów kominowych może przeprowadzić wyłącznie uprawniony kominiarz, który powinien dokonywać okresowych kontroli.

3. Co to są koncentryczne przewody powietrzno-spalinowe?

To system typu „rura w rurze”. Wewnętrznym przewodem o mniejszej średnicy odprowadzane są gorące spaliny na zewnątrz. Zewnętrznym przewodem o większej średnicy, w przeciwprądzie, zasysane jest zimne powietrze z zewnątrz, niezbędne do procesu spalania. To bezpieczne i wydajne rozwiązanie stosowane w kotłach z zamkniętą komorą spalania.

4. Jakie są konsekwencje ignorowania przepisów dotyczących czystości powietrza?

Zasysanie powietrza zanieczyszczonego związkami chloru lub fluoru prowadzi do korozji chemicznej kluczowych elementów kotła, przede wszystkim wymiennika ciepła. Skutkuje to znacznym skróceniem żywotności urządzenia, jego awariami, spadkiem wydajności, a także może prowadzić do utraty gwarancji producenta.
